फिलिप एवलॉन FM20 / FM30 फीटल मॉनिटर नेटवर्क कार्ड (LAN इंटरफ़ेस) पैरामीटर्स

बुनियादी जानकारी

• मॉडल: फिलिप एवलॉन FM20 (M2702A), FM30 (M2703A)

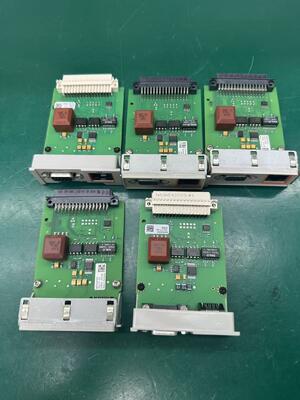

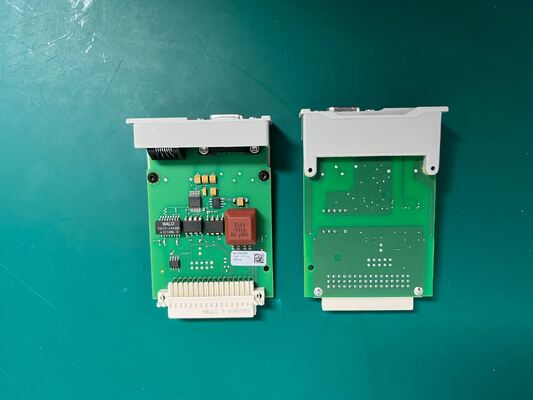

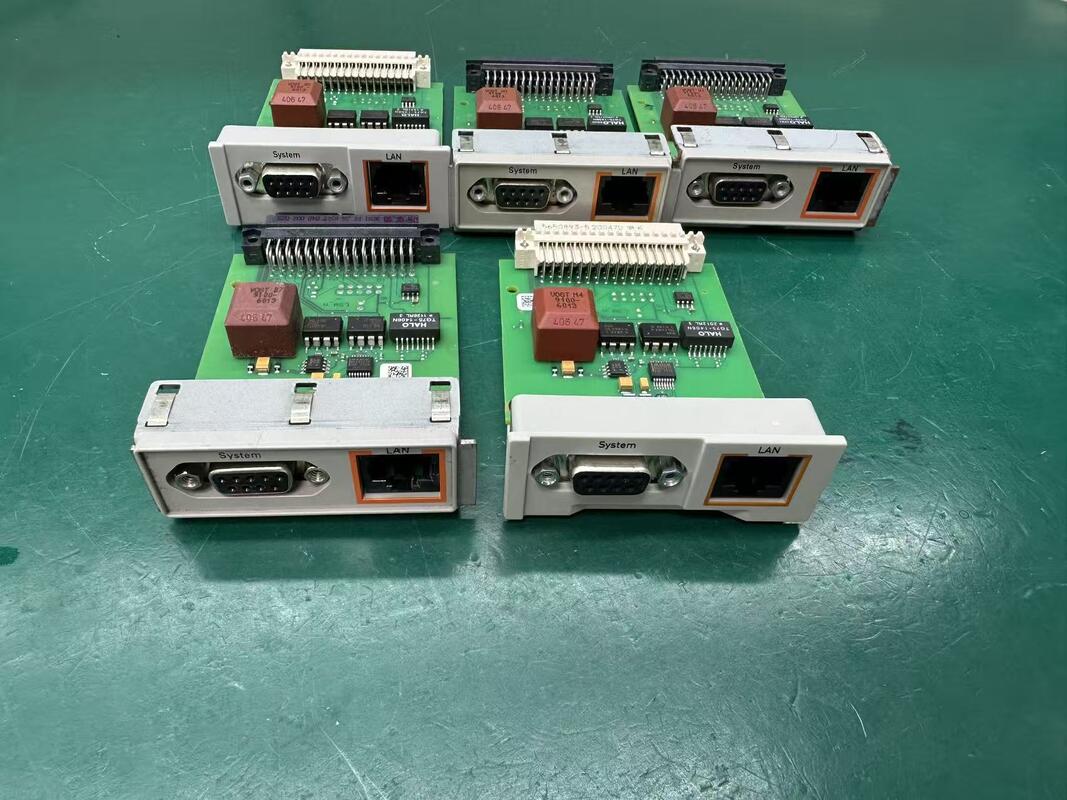

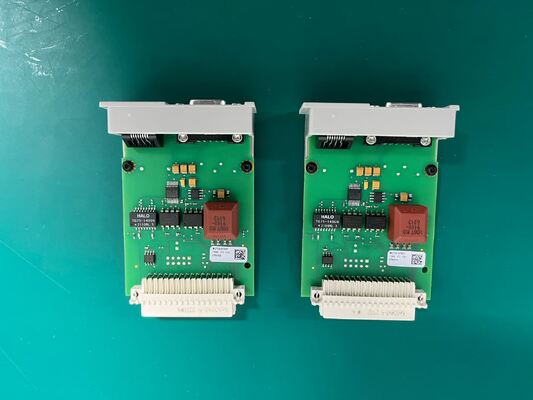

• LAN इंटरफ़ेस प्रकार: वैकल्पिक एकीकृत LAN/RS232 सिस्टम इंटरफ़ेस मॉड्यूल (विकल्प J70, पार्ट नंबर M2703-67501)
• इंटरफ़ेस मानक: 10BASE-T ईथरनेट (IEEE 802.3)
• गति और डुप्लेक्स: 10 Mbps, केवल हाफ-डुप्लेक्स (कोई ऑटो-नेगोशिएशन नहीं, 100 Mbps सपोर्ट नहीं)

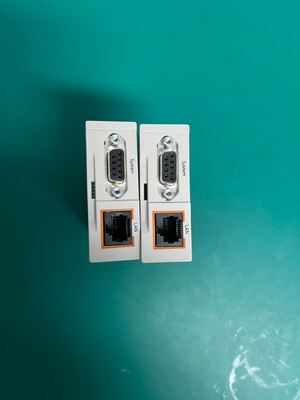

• पोर्ट: RJ45 फीमेल कनेक्टर (रियर पैनल)

नेटवर्क कॉन्फ़िगरेशन

• IP एड्रेस असाइनमेंट:
  • मैन्युअल स्टैटिक IP कॉन्फ़िगरेशन (मॉनिटर सेटअप मेनू के माध्यम से)
  • स्वचालित रूप से BOOTP के माध्यम से (DHCP मूल रूप से समर्थित नहीं है; डायनामिक IP के लिए BOOTP सर्वर आवश्यक है)

• नेटवर्क प्रोटोकॉल:
  • TCP/IP (केवल IPv4)
  • कनेक्शन इंडिकेशन (CI) संदेश: ब्रॉडकास्ट / यूनिकास्ट मोड (OB TraceVue / IntelliSpace Perinatal के लिए)

• समर्थित सिस्टम: IntelliSpace Perinatal (E.0+), OB TraceVue प्रसूति निगरानी सिस्टम
• डुअल इंटरफ़ेस सपोर्ट: LAN + अलग RS232 (MIB/IEEE 1073) समानांतर EMR/निगरानी सिस्टम कनेक्शन के लिए (RS232 के माध्यम से केवल पढ़ने के लिए)

इलेक्ट्रिकल और सुरक्षा

• आइसोलेशन: पूरी तरह से गैल्वेनिक रूप से अलग (मेडिकल-ग्रेड, IEC 60601-1-2:2014 / EN 60601-1-2:2015 के अनुरूप)
• EMC अनुपालन: IEC 60601-1-2, ICES-003 (कनाडा)
• बिजली की खपत: < 60 W कुल मॉनिटर पावर (LAN मॉड्यूल शामिल)

भौतिक और स्थापना

• कनेक्टर: RJ45 (8P8C)
• केबल: कैटेगरी 5e (Cat5e) या बेहतर ट्विस्टेड-पेयर ईथरनेट केबल
• नेटवर्क सेगमेंट: मॉनिटर और निगरानी पीसी/सर्वर एक ही लोकल नेटवर्क सेगमेंट पर होना चाहिए (डिफ़ॉल्ट रूप से सबनेट पर रूटिंग नहीं)

मुख्य नोट्स

• LAN एक वैकल्पिक अपग्रेड (विकल्प J70) है; बेस FM20/FM30 यूनिट पर मानक नहीं है।
• फिक्स्ड 10 Mbps हाफ-डुप्लेक्स: लिंक समस्याओं से बचने के लिए नेटवर्क स्विच पोर्ट को मैन्युअल रूप से 10 Mbps / हाफ-डुप्लेक्स पर फोर्स करना होगा (ऑटो-नेगोशिएशन अक्षम)।
