पी/एनः M2703-26420 / M2703-66420 Philip Avalon FM20/FM30 इंटरफेस बोर्ड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | मूल |
| ब्रांड नाम: | PHILIP |
| मॉडल संख्या: | एफएम20/एफएम30 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Negotiation, pls contact me |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | भुगतान की पुष्टि होने के 1-2 कार्य दिवसों के भीतर |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10 |
|
विस्तार जानकारी |
|||
| पीएन: | एम2703-26420/एम2703-66420 | नमूना: | एफएम20 एफएम30 |
|---|---|---|---|
| गारंटी: | 90 दिन | स्थिति: | उत्कृष्ट |
| उपकरण: | चिकित्सकीय संसाधन | ||
| प्रमुखता देना: | फिलिप एवलॉन एफएम20 एफएम30 इंटरफेस बोर्ड,भ्रूण मॉनिटर इंटरफेस बोर्ड M2703,FM20 FM30 प्रतिस्थापन इंटरफ़ेस बोर्ड |
||
उत्पाद विवरण

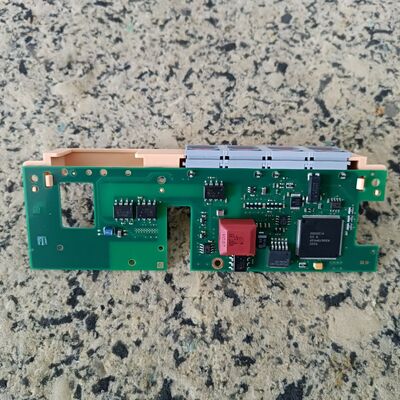

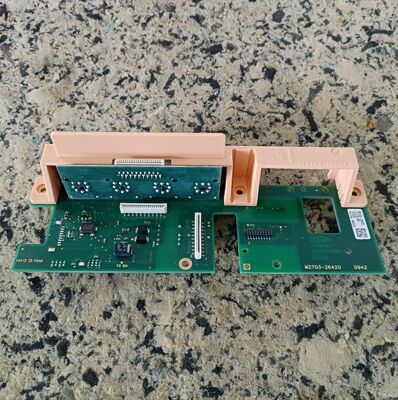

फिलिप एवलॉन FM20/FM30 इंटरफ़ेस बोर्ड (P/N: M2703-26420 / M2703-66420)
इसे इस रूप में भी जाना जाता है: कनेक्टर बोर्ड / जैक बोर्ड / एडॉप्टर बोर्ड
1. मूल जानकारी
- आधिकारिक भाग संख्या: M2703-26420 (M2703-66420 के रूप में भी संदर्भित)
- संगत डिवाइस: फिलिप एवलॉन FM20 (M2702A), FM30 (M2703A) फीटल मॉनिटर
- कार्य: फ्रंट-एंड I/O इंटरफ़ेस और सिग्नल स्विचिंग बोर्ड; ट्रांसड्यूसर सिग्नल को मेनबोर्ड पर रूट करता है
- बोर्ड आयाम: ~190 मिमी × 85 मिमी
- पीसीबी परतें: 4-परत, मेडिकल-ग्रेड FR-4

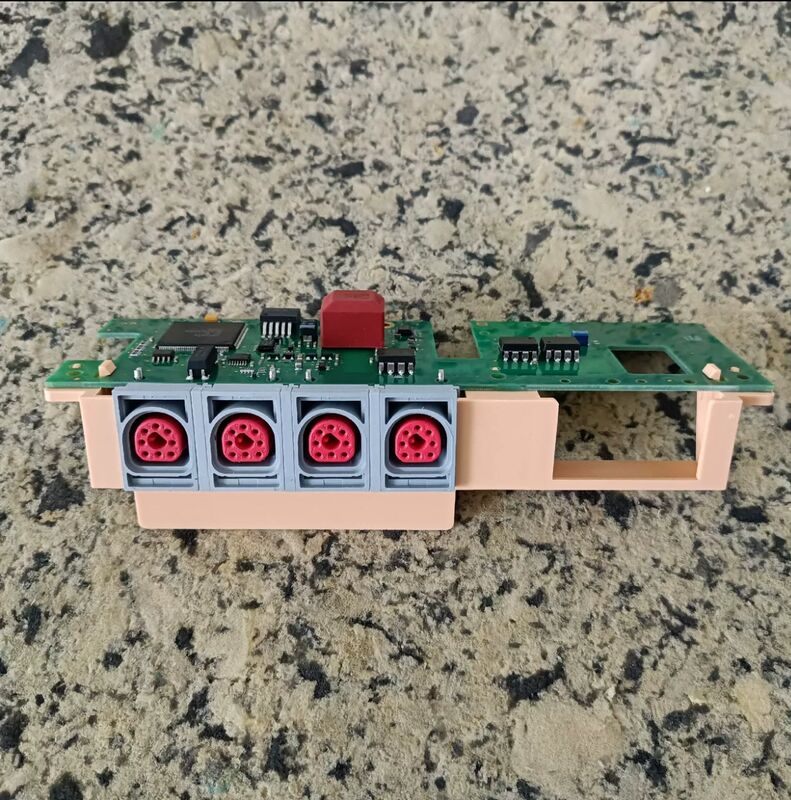

2. बाहरी कनेक्टर (फ्रंट पैनल)
| कनेक्टर | प्रकार | कार्य |
|---|---|---|
| US1 / US2 | लाल 8-पिन | डुअल अल्ट्रासाउंड (FHR) ट्रांसड्यूसर |
| TOCO | लाल 6-पिन | टोकोडायनामोमीटर (गर्भाशय संकुचन) |
| MECG | लाल 5-पिन | मातृ ईसीजी इनपुट |
| भ्रूण गति | 3-पिन | बाहरी भ्रूण गति मार्कर |
| नर्स कॉल | 2-पिन | अलार्म रिले आउटपुट |
3. आंतरिक इंटरफ़ेस (मेनबोर्ड के लिए)
- मेनबोर्ड कनेक्टर: 50-पिन फ्लैट केबल (M2703-66450 मेन सीपीयू बोर्ड के लिए)
- पावर इनपुट: 24 VDC ±10%, 5 VDC ±5% (बस मास्टर बोर्ड से)
- सिग्नल लाइनें: एनालॉग (US/TOCO/MECG) + डिजिटल (ID/नियंत्रण) + पावर
- अलगाव: रोगी और सिस्टम सर्किट के बीच मेडिकल-ग्रेड अलगाव (2500 Vrms)
4. विद्युत विनिर्देश
- अल्ट्रासाउंड (US) इनपुट:
- आवृत्ति: 1 मेगाहर्ट्ज पल्स्ड डॉपलर
- इनपुट संवेदनशीलता: 10 µVpp – 500 mVpp
- गेन: सॉफ्टवेयर-एडजस्टेबल 0–60 dB
- TOCO इनपुट:
- ब्रिज एम्पलीफायर, 0–5 V एनालॉग रेंज
- संवेदनशीलता: 2 mV/TOCO यूनिट
- फ़िल्टर: 0.05–10 हर्ट्ज बैंडपास
- MECG इनपुट:
- 3-लीड, 0.05–100 हर्ट्ज बैंडविड्थ
- 50/60 हर्ट्ज नॉच फ़िल्टर
- इनपुट प्रतिबाधा: >10 MΩ
5. पर्यावरण और विश्वसनीयता
- ऑपरेटिंग तापमान: +5°C से +45°C
- भंडारण तापमान: -20°C से +60°C
- आर्द्रता: 10–95% RH (गैर-संक्षेपण)
- अनुपालन: IEC 60601-1, IEC 60601-2-37 (चिकित्सा उपकरण सुरक्षा)
- जीवनकाल: ≥5 वर्ष (24/7 नैदानिक उपयोग)
- ईएसडी सुरक्षा: ±15 kV (हवा), ±8 kV (संपर्क)
6. मुख्य विशेषताएं
- स्मार्ट ट्रांसड्यूसर ऑटो-रिकग्निशन: कनेक्टेड ट्रांसड्यूसर प्रकार (US/TOCO/MECG) का पता लगाता है
- सिग्नल मल्टीप्लेक्सिंग: ट्विन US सिग्नल के बीच स्विच करता है और डीएसपी पर रूट करता है
- ओवरवोल्टेज/ओवरकरंट सुरक्षा: ट्रांसड्यूसर दोषों से मेनबोर्ड की सुरक्षा करता है
- एलईडी स्थिति संकेतक: पावर, सिग्नल लॉक, ट्रांसड्यूसर डिटेक्शन
