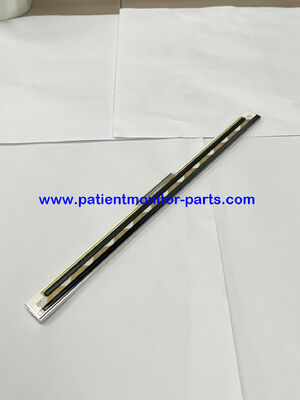

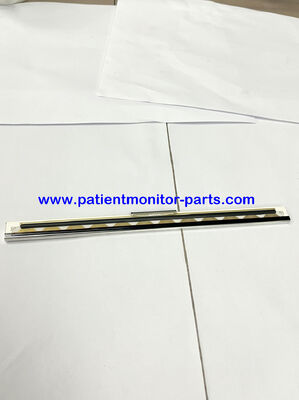

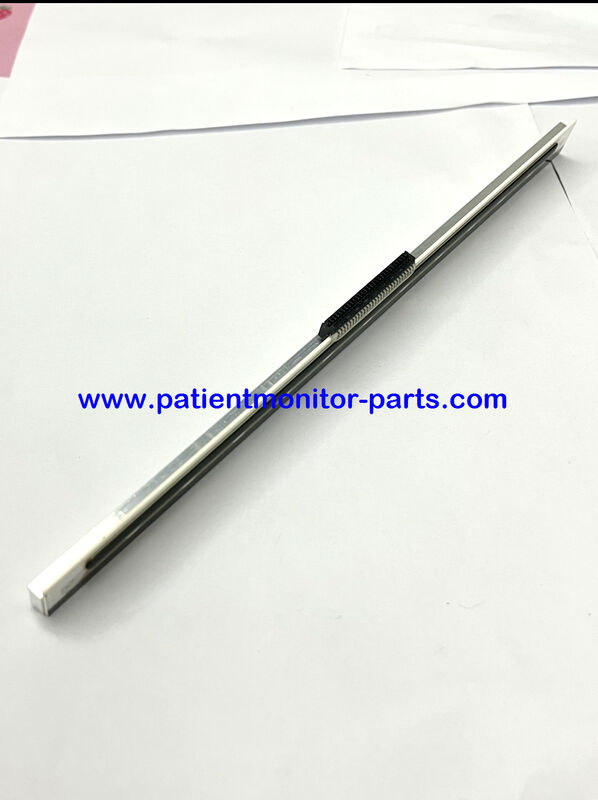

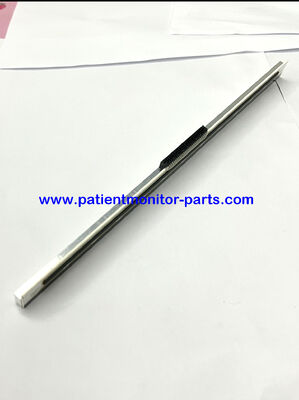

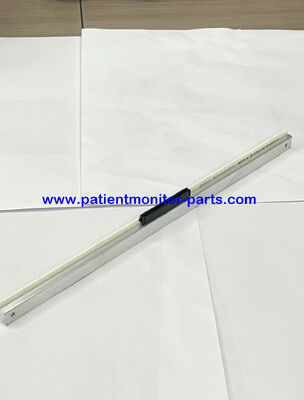

फिलिप एवलॉन FM20 / FM30 थर्मल प्रिंटहेड (TLPH)

Philip Avalon FM20 / FM30 थर्मल प्रिंटर हेड (TLPH)

1मूलभूत जानकारी

• आधिकारिक नाम: थर्मल लाइन प्रिंटर हेड (TLPH)
• संगत मॉडल: Avalon FM20, FM30 (M2702A, M2703A)
• प्रिंटर प्रकार: 6 इंच थर्मल एरे रिकॉर्डर
• भाग संख्या (मूल): 4522 991 25291 (सम्मेलन)

2ऑप्टिकल / प्रिंटिंग रिज़ॉल्यूशन

• डॉट घनत्व:8 डॉट्स/मिमी (203.2 डीपीआई)
• प्रभावी मुद्रण चौड़ाई:150 मिमी(पूरी कागज चौड़ाई)
• कुल बिंदु: 1200 डॉट्स (150 मिमी × 8 डॉट्स/मिमी)
• डॉट पिच: 0.125 मिमी × 0.125 मिमी

3विद्युत विशेषताएं

• प्रिंटर हेड वोल्टेज:5.0 वीडीसी ± 5%(तर्क) /24 वीडीसी ±10%(गर्मी)
• वर्तमान प्रति बिंदु: ~ 20 ¢ 25 एमए (पीक)
• प्रति तत्व प्रतिरोध: ~120 Ω (सामान्य)
• इंटरफेस: 50-पिन रिबन केबल (रिकॉर्डर एडाप्टर बोर्ड के लिए M2703-66430)

4मैकेनिकल और प्रदर्शन

• मुद्रण गति:
  • मानक:25 मिमी/सेकंड
  • तेजी से:50 मिमी/सेकंड(रीव्यू प्लेबैक के लिए)

• कागज की गति सीमा: 1 ¢ 50 मिमी/सेकंड (समायोज्य)
• जीवनकाल:≥1,000,000 पंक्तियाँ(नामित परिस्थितियों में)
• ऑपरेटिंग टेम्प: +5°C से +45°C
• भंडारण तापमान: -20°C से +60°C

5कागज के विनिर्देश (मैचिंग)

• कागज की चौड़ाई: 150 मिमी (Z-fold या रोल)
• कागज का प्रकार: मेडिकल ग्रेड थर्मल पेपर (HP 1911A / Philip 453564435211)
• सेंसर: ऑप्टिकल रिफ्लेक्टिव सेंसर (ब्लैक मार्क डिटेक्शन के लिए)

6प्रमुख विशेषताएं

• पाँच-चैनल रिकॉर्डिंग: FHR1, FHR2, TOCO, MECG, टिप्पणी
• उच्च विपरीत: स्पष्ट FHR/TOCO तरंगरूप प्रजनन के लिए
• दीर्घकालिक स्थिरता: सिरेमिक हीटिंग एलिमेंट, एंटी-कोरोशन कोटिंग
