PHILIP MP2/X2 मॉनिटर मेन बोर्ड PN M3002-26450
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | मूल |
| ब्रांड नाम: | PHILIP |
| मॉडल संख्या: | एम3002-26450 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | कागज दफ़्ती पैकेज |
| प्रसव के समय: | 1-3 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 20 |
|
विस्तार जानकारी |
|||
| शेयरों: | उपलब्ध | गारंटी: | 6 महीने |
|---|---|---|---|
| स्थिति: | अच्छा | पैकेट: | कार्टन का डिब्बा |
उत्पाद विवरण
-

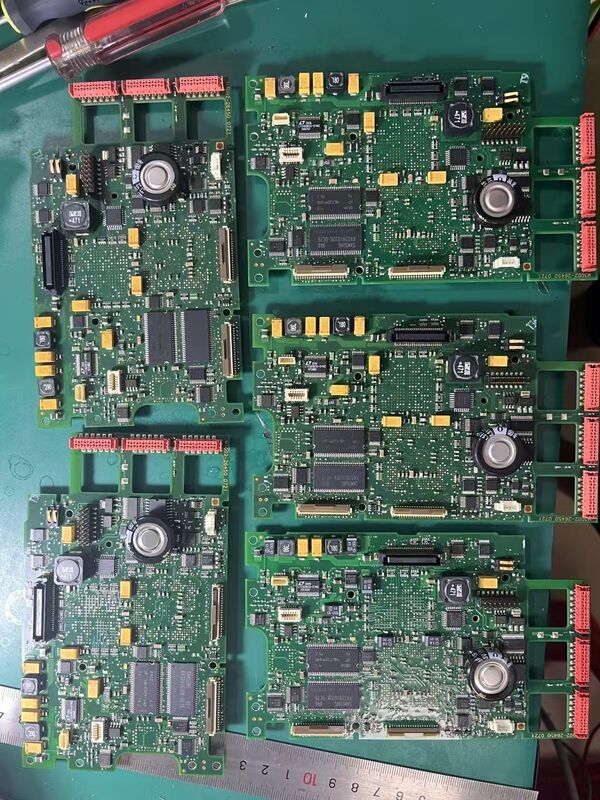

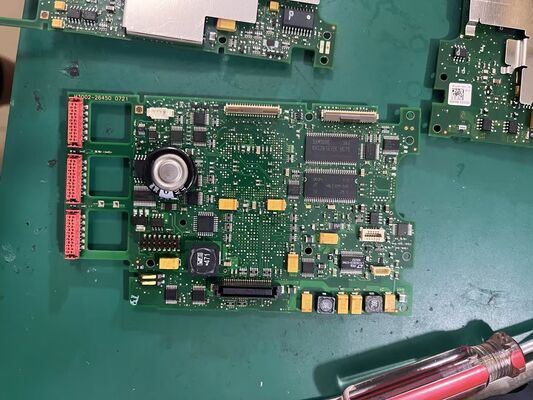

PHILIP MP2/X2 मॉनिटर मेन बोर्ड PN M3002-26450
-
-
भाग की भूमिका: IntelliVue MP2/X2 होस्ट मॉनिटर के लिए मुख्य सर्किट बोर्ड (सिस्टम बोर्ड); सिस्टम प्रोसेसिंग, पावर डिस्ट्रीब्यूशन, डिस्प्ले ड्राइव और इंटरफ़ेस एग्रीगेशन को संभालता है। यह मापन मॉड्यूल नहीं है, पावर सप्लाई बोर्ड नहीं है, कीपैड बोर्ड नहीं है।
-
OEM पहचान: PN M3002-26450 (फिलिप इस PN का उपयोग सर्विस सिस्टम में REF-समतुल्य के रूप में करता है)। फैमिली सिबलिंग: M3002-68550 (संस्करण 1, शुरुआती इकाइयाँ), M3002-26470, आदि।
-
संगत होस्ट:
-
IntelliVue MP2 — M8102A
-
IntelliVue X2 — M8002A (ट्रांसपोर्ट मॉनिटर के रूप में स्टैंडअलोन या MMS मल्टी-मेजरमेंट मॉड्यूल के रूप में उपयोग किया जाता है)
-
-
सीरियल-नंबर कटऑफ: M3002-68550 शुरुआती इकाइयों के साथ फिट बैठता है SN < DE315XXXXX; M3002-26450 बाद का बिल्ड संस्करण है, आमतौर पर SN DE315xxxxx और उससे ऊपर। स्वैप से पहले मॉनिटर सीरियल नंबर और सॉफ्टवेयर रिवीजन सत्यापित करें — संस्करण अंधाधुंध रूप से इंटरकंपैटिबल नहीं हैं।
-
पावर आर्किटेक्चर (प्रति सर्विस गाइड): पावर बोर्ड MSL DC इनपुट 36–60 V को 16 V DC मेन बोर्ड के लिए स्टेप डाउन करता है; मेन बोर्ड फिर कई आंतरिक रेल प्राप्त करता है। RTC और बफ़र किया गया RAM 3.6 V DC (सिस्टम पावर या आंतरिक बैटरी से प्राप्त) द्वारा समर्थित है।
-
ऑन-बोर्ड फ़ंक्शन:
-
3.5" TFT टचस्क्रीन ड्राइवर (QVGA 320×240, 3 लाइव वेवफ़ॉर्म तक)
-
अंतर्निहित मापन डेटा का एकत्रीकरण (ECG/Resp/SpO₂/NBP; वैकल्पिक CO₂/IBP/Temp/12-लीड)
-
टच + हार्ड-की इनपुट हैंडलिंग, अलार्म लॉजिक, ट्रेंड बफ़रिंग
-
वायर्ड LAN (फिलिप क्लिनिकल नेटवर्क) + वैकल्पिक 802.11 बेडसाइड एडॉप्टर + SRR (शॉर्ट रेंज रेडियो)
-
आंतरिक रिचार्जेबल बैटरी चार्ज/डिस्चार्ज नियंत्रण सिग्नलिंग (सेल स्वयं बैटरी बे में स्थित है)
-
-
मुख्य इंटरफ़ेस/कनेक्टर: MSL कनेक्टर, डिस्प्ले फ्लेक्स केबल, टच कंट्रोलर, पावर-बोर्ड इंटरकनेक्ट, अंतर्निहित पैरामीटर बस, वायरलेस मॉड्यूल सॉकेट, SRR एंटीना फ़ीड, RTC बैकअप सेल होल्डर
-
सुरक्षा/वर्गीकरण: नॉन-पेशेंट-कॉन्टैक्ट लॉजिक बोर्ड; CF-प्रकार का वर्गीकरण मापन फ्रंट-एंड से आता है। ESD-संवेदनशील चिकित्सा सहायक।
-
भौतिक: कोई स्टैंडअलोन आयाम प्रकाशित नहीं (स्थापित OEM भाग); ESD पैकेजिंग के साथ रिफर्ब/मरम्मत शिपिंग वजन वर्ग ~0.3–0.5 किग्रा।
-
विफलता मैपिंग: सर्विस गाइड "चेक मेन बोर्ड 2" INOP इस बोर्ड (या दूसरे मेन बोर्ड) की विसंगति को इंगित करता है।
