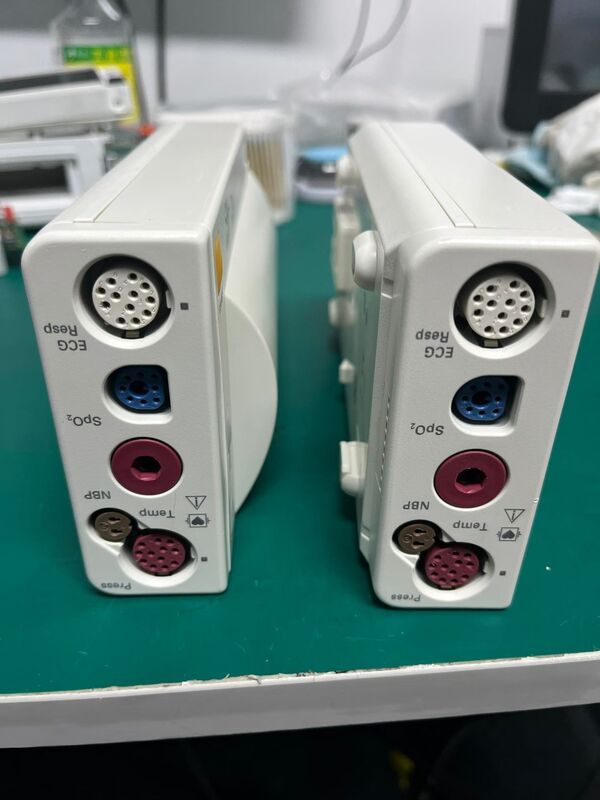

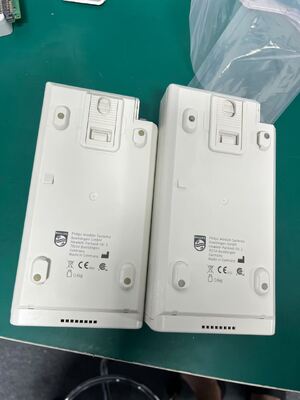

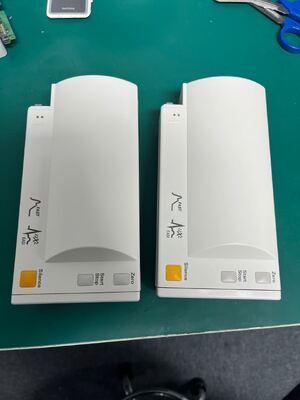

एमपी सीरीज मॉनिटर के लिए फिलिप एम३००१ए एमएमएस मॉड्यूल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | मूल |
| ब्रांड नाम: | Philip |
| मॉडल संख्या: | एम3001ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Negotiation, pls contact me |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | भुगतान की पुष्टि होने के 1-2 कार्य दिवसों के भीतर |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10 |
|
विस्तार जानकारी |
|||
| ब्रांड: | फ़िलिप | नमूना: | एम3001ए |
|---|---|---|---|
| मूल: | जर्मनी | शेयरों: | 20 पीसीएस |
| गारंटी: | 6 महीने | स्थिति: | अच्छा |
उत्पाद विवरण
M3001A मल्टी-माप मॉड्यूल (MMS) - पूर्ण तकनीकी विनिर्देश
अवलोकन
दM3001Aएक मल्टी-माप मॉड्यूल (एमएमएस) है जिसे इंटेलिव्यू रोगी निगरानी प्रणालियों के लिए डिज़ाइन किया गया है।यह शारीरिक संकेतों को संसाधित करता है और मेजबान मॉनिटरों को डेटा प्रसारित करता है.
मुख्य तकनीकी विनिर्देश
सामान्य जानकारी
表格
| पैरामीटर | विनिर्देश |
|---|---|
| उपकरण का प्रकार | मल्टी पैरामीटर मल्टी-माप मॉड्यूल (एमएमएस) |
| वर्गीकरण | कक्षा II चिकित्सा उपकरण |
| बिजली स्रोत | एमएसएल कनेक्शन के माध्यम से मेजबान मॉनिटर द्वारा संचालित (कोई स्वतंत्र बैटरी नहीं) |
| वजन | 1-3 पाउंड (0.45-1.36 किलोग्राम) |
| आयाम | 9" × 3.75" × 2.375" (22.86 × 9.53 × 6.03 सेमी) |
| परिचालन ऊंचाई | -500 मीटर से 4600 मीटर (-1600 से 15,000 फीट) |
| भंडारण ऊंचाई | -500 मीटर से 15300 मीटर (-1600 से 50,000 फीट) |
मानक माप मापदंड
आधार विन्यास (सभी विकल्पों के साथ शामिल)
-
ईसीजी/श्वास: 3-लीड, 5-लीड, या 12-लीड ईसीजी निगरानी
- पूर्ण Arrhythmia का पता लगाना और विश्लेषण
- अलार्म के साथ एसटी सेगमेंट की निगरानी
- QT/QTc अंतराल की निगरानी
- प्रतिबाधा श्वास (अतिरिक्त सेंसर की आवश्यकता नहीं)
- गति पल्स का पता लगाना
-
SpO2 (पल्स ऑक्सीमेट्री):
- धमनी ऑक्सीजन संतृप्ति (%)
- पल्स दर (बीपीएम)
- वास्तविक समय में प्लेथिस्मोग्राम तरंगरूप
- परफ्यूजन सूचकांक
-
एनबीपी (गैर-आक्रामक रक्तचाप):
- ऑसिलोमेट्रिक विधि
- सिस्टोलिक, डायस्टोलिक और औसत दबाव मूल्य
- वयस्क, बाल चिकित्सा और नवजात मोड
- मैनुअल, स्वचालित और स्टैट माप मोड
उपलब्ध विन्यास विकल्प
SpO2 प्रौद्योगिकी विकल्प
| विकल्प कोड | SpO2 प्रौद्योगिकी प्रकार |
|---|---|
| A01 | त्वरित प्रतिक्रिया SpO2 प्रौद्योगिकी (मानक SpO2 सेंसर के साथ संगत) |
| A02 | मानक SpO2 प्रौद्योगिकी मंच |
| A03 | उन्नत गति प्रतिरोधी SpO2 प्रौद्योगिकी |
| A04 | मानक SpO2 प्रौद्योगिकी मंच |
बेहतर क्षमता विकल्प
| विकल्प कोड | अतिरिक्त क्षमताएँ |
|---|---|
| C06 | 1 आक्रामक दबाव चैनल + 1 तापमान चैनल |
| C12 | 12-लीड ईसीजी क्षमता (पारंपरिक 10-इलेक्ट्रोड) |
| C18 | 12-लीड ईसीजी + आक्रामक दबाव + तापमान |
सामान्य संयुक्त विन्यास
- A01: ईसीजी/रेस्प, फास्ट स्पो2, एनबीपी
- A01C06: ईसीजी/रेस्प, फास्ट स्पो2, एनबीपी, आईबीपी, तापमान
- A01C12: ईसीजी/रेस्प, फास्ट स्पो2, एनबीपी, 12-लीड ईसीजी
- A01C18: ईसीजी/रेस्प, फास्ट स्पो2, एनबीपी, 12-लीड ईसीजी, आईबीपी, तापमान
- A03C18: ईसीजी/रेस्प, गति प्रतिरोधी SpO2, NBP, 12-लीड ईसीजी, IBP, तापमान
डेटा भंडारण और पोर्टेबिलिटी
प्रवृत्ति भंडारण
- क्षमता: तकआठ घंटेरुझान के आंकड़ों का
- संकल्प: सभी संख्यात्मक मापदंडों के लिए 1-मिनट के अंतराल
- भंडारण स्थान: मॉड्यूल के भीतर आंतरिक रूप से संग्रहीत (होस्ट मॉनिटर नहीं)
डिस्कनेक्ट होने के दौरान डेटा का भंडारण
- रोगी जनसांख्यिकी, रुझान और सेटिंग्स6 घंटेबिना बिजली के
- डेटा हानि के बिना मॉनिटर के बीच निर्बाध रोगी परिवहन सक्षम बनाता है
- नए होस्ट मॉनिटर से पुनः कनेक्ट होने पर स्वचालित डेटा अपलोड
होस्ट मॉनिटर संगतता
- एमपी श्रृंखला: MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90
- एमएक्स श्रृंखला: सभी एमएक्स-सीरीज़ के मॉनिटर
- एम-सीरीज विरासत: M3046A (M/M4 श्रृंखला, रिलीज़ E और बाद में)
कनेक्शन के तरीके
- प्रत्यक्ष लगाव: मेजबान मॉनिटर के पीछे केबल मुक्त डॉकिंग
- दूरस्थ स्थान: बिस्तर के पास रखने के लिए एमएसएल (माप लिंक) केबल के माध्यम से
वैकल्पिक एमएमएस विस्तार मॉड्यूल
M3001A माप क्षमता का विस्तार करने के लिए क्षेत्र-जोड़ने योग्य विस्तारों का समर्थन करता हैः
表格
| विस्तार मॉडल | अतिरिक्त क्षमताएँ |
|---|---|
| M3015A | साइडस्ट्रीम CO2 कैपनोग्राफी |
| M3016A | मुख्य धारा CO2 कैपनोग्राफी |
| M3012A | अतिरिक्त आक्रामक दबाव + तापमान + CO2 |
तकनीकी वास्तुकला
आंतरिक हार्डवेयर घटक
-
सीपीयू बोर्ड:
- 68360 नियंत्रक
- मेमोरी सिस्टम (फ्लैश ROM, SRAM, DRAM)
- एनबीपी ए/डी कन्वर्टर्स
- वास्तविक समय घड़ी (आरटीसी)
-
फ्रंट एंड बोर्ड:
- ईसीजी/ श्वसन फ्रंट एंड
- SpO2 फ्रंट एंड
- दबाव/तापमान फ्रंट एंड
- फ्लोटिंग/नॉन फ्लोटिंग आइसोलेशन सर्किट
-
एनबीपी वायवीय विधानसभा:
- दबाव पंप
- ठोस अवस्था के दबाव सेंसर
- अतिचाप सुरक्षा प्रणाली
पर्यावरण और प्रदर्शन विनिर्देश
तापमान माप सीमा
- रेंज: -1°C से 45°C (30°F से 113°F)
- अलगाव: ऑप्टोकपलर और ट्रांसफार्मर के माध्यम से अलग किए गए रोगी-लागू भाग
आक्रामक दबाव
- वास्तविक समय दबाव तरंग रूप
- सिस्टोलिक, डायस्टोलिक और औसत मूल्य
- कनेक्टर कोडिंग के माध्यम से स्वचालित ट्रांसड्यूसर का पता लगाना
रखरखाव की आवश्यकताएं
- एनबीपी कैलिब्रेशन: हर दो साल में आवश्यक
- SpO2 प्रदर्शन परीक्षण: हर दो साल में
- CO2 कैलिब्रेशन: वार्षिक (यदि CO2 विस्तार से सुसज्जित हो)
- सुरक्षा परीक्षण: हर 2 साल में (लीकेज करंट, सुरक्षात्मक पृथ्वी निरंतरता)
प्रमुख नैदानिक लक्षण
-
12-लीड ईसीजी समर्थन:
- पारंपरिक 10 इलेक्ट्रोड प्लेसमेंट (एएनएसआई/एएएमआई ईसी11-1991 के अनुसार नैदानिक गुणवत्ता)
- केवल 5 इलेक्ट्रोडों का उपयोग करके EASI 12-लीड व्युत्पन्न
-
उन्नत ईसीजी विश्लेषण:
- बिस्तर के पास बहु-लीड एरिथमिया का पता लगाना
- अलार्मों के साथ 12 लीड एसटी खंड विश्लेषण तक
- QT/QTc अंतराल की निगरानी और भिन्नता की निगरानी
-
त्वरित प्रतिक्रिया SpO2:
- रोगी के आंदोलन और कम perfusion अवस्थाओं के दौरान मजबूत प्रदर्शन
- माथे के सेंसर सहित मानक SpO2 सेंसर के साथ संगत
-
रोगियों का निर्बाध परिवहन:
- मॉड्यूल परिवहन के दौरान सभी रोगी डेटा रखता है
- गंतव्य पर पुनः शून्य या पुनः विन्यास की आवश्यकता नहीं है
नियामक अनुपालन
- FDA 510 ((k) खाली (उत्पाद कोड MHX, वर्ग II)
- सीई चिह्न
- ईसीजी के लिए एएनएसआई/एएएमआई EC11-1991 अनुरूप
- विद्युत सुरक्षा के लिए आईईसी 60601-1 के अनुरूप
