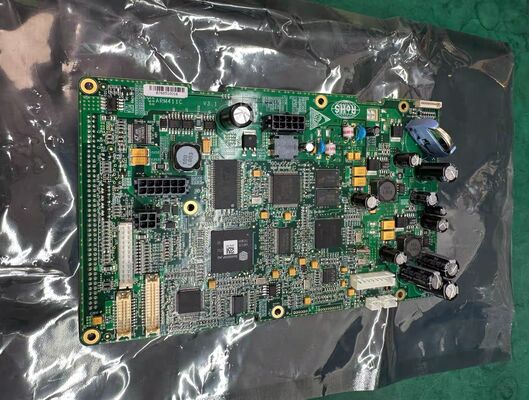

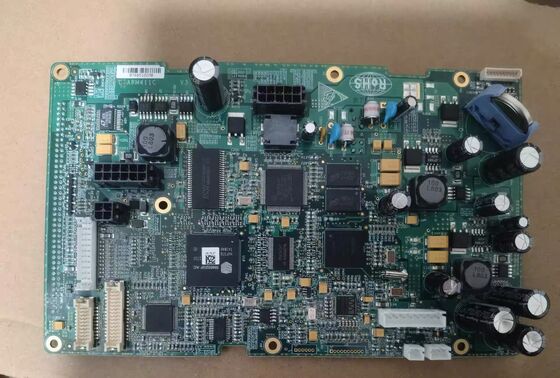

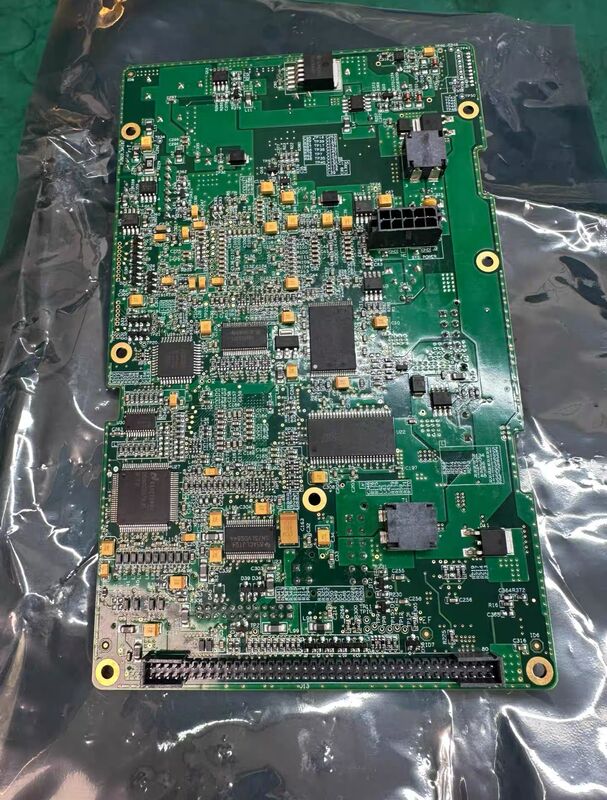

  गोल्डवे G60 मेनबोर्ड P/N 453564288752

1. कोर पहचान और मूल जानकारी

• मॉडल:  G60 मेनबोर्ड (फिलिप गोल्डवे)
• भाग संख्या (P/N): 453564288752 (मूल मेनबोर्ड)
• श्रेणी: मेडिकल-ग्रेड पेशेंट मॉनिटर मेन सर्किट बोर्ड
• संगतता:  गोल्डवे G60 मॉड्यूलर बेडसाइड पेशेंट मॉनिटर
• आयाम: लगभग 14 × 10 × 8 सेमी
• शुद्ध वजन: 0.65 किग्रा
• बोर्ड प्रकार: मल्टी-लेयर PCB, मॉड्यूलर विस्तार डिजाइन

2. विद्युत और पावर विनिर्देश

• पावर इनपुट इंटरफ़ेस: होस्ट पावर मॉड्यूल के साथ एकीकृत, इनपुट: 100–240 VAC, 50/60 हर्ट्ज, 1.5 A
• ऑनबोर्ड पावर आउटपुट: मॉड्यूल और पेरिफेरल्स के लिए स्थिर डीसी आउटपुट (12V, 5V, 3.3V)
• पावर प्रबंधन: ओवर-वोल्टेज, ओवर-करंट, शॉर्ट-सर्किट और ईएसडी सुरक्षा
• स्टैंडबाय पावर खपत: < 5 W

3. संचार और विस्तार इंटरफ़ेस

• नेटवर्क इंटरफ़ेस: HL7 प्रोटोकॉल, सेंट्रल मॉनिटरिंग सिस्टम (UT4800) और बेड-टू-बेड नेटवर्किंग के लिए 1× गीगाबिट ईथरनेट (LAN)
• पेरिफेरल इंटरफ़ेस: 2× USB 2.0, 1× VGA (बाहरी डिस्प्ले आउटपुट), 1× नर्स कॉल पोर्ट, 1× RS232 सीरियल पोर्ट
• मॉड्यूल विस्तार स्लॉट: प्लग-एंड-प्ले पैरामीटर मॉड्यूल (ECG/SpO₂/NIBP/IBP/etCO₂/12-लीड ECG/CO/मल्टीगैस) के लिए 5× समर्पित मॉड्यूलर स्लॉट
• अलार्म इंटरफ़ेस: एकीकृत विजुअल/ऑडिबल अलार्म नियंत्रण सर्किट

4. डेटा भंडारण और प्रसंस्करण

• ऑनबोर्ड मेमोरी: 8 GB फ्लैश स्टोरेज + 2 GB DDR3 RAM
• ट्रेंड डेटा स्टोरेज: 2400 घंटे तक मल्टी-पैरामीटर ट्रेंड डेटा
• वेवफॉर्म स्टोरेज: 240 मिनट फुल-डिस्क्लोजर ECG वेवफॉर्म रिकॉर्डिंग
• अलार्म इवेंट लॉग: 500 अलार्म इवेंट और उपयोगकर्ता संचालन लॉग तक संग्रहीत करता है
• रियल-टाइम प्रोसेसिंग: ECG/Resp/SpO₂/NIBP सिग्नल प्रोसेसिंग और विश्लेषण के लिए हाई-स्पीड MCU

5. समर्थित निगरानी पैरामीटर और प्रदर्शन

• मानक पैरामीटर समर्थित:
  • ECG (3/5-लीड, 12-लीड वैकल्पिक): एसटी सेगमेंट विश्लेषण, अतालता का पता लगाना, पेसमेकर पहचान, एचआर रेंज 15–300 बीपीएम, सटीकता ±1% या ±2 बीपीएम
  • SpO₂ (फिलिप FAST-SpO₂): रेंज 0–100%, सटीकता ±2% (70–100% रेंज), पीआर 20–250 बीपीएम
  • NIBP: ऑसिलोमेट्रिक विधि, सटीकता ±5 mmHg (±0.7 kPa), वयस्क/बाल चिकित्सा/नवजात मोड
  • RESP: प्रतिबाधा विधि, आरआर 5–120 बीपीएम, सटीकता ±2 बीपीएम
  • डुअल-चैनल TEMP: रेंज 0–50°C, सटीकता ±0.1°C

• वैकल्पिक विस्तारित पैरामीटर: डुअल IBP, etCO₂ (माइक्रोस्ट्रीम), कार्डियक आउटपुट (CO), मल्टीगैस मॉनिटरिंग

6. अनुपालन और सुरक्षा मानक

• सुरक्षा प्रमाणन: IEC 60601-1:2005+AMD1:2012, IEC 60601-1-2:2014
• गुणवत्ता प्रबंधन: ISO 9001, ISO 13485, CE (MDR 2017/745), FDA अनुपालन
• ईएमसी अनुपालन: IEC 60601-1-2:2014 (विद्युत चुम्बकीय प्रतिरक्षा और उत्सर्जन)
• पर्यावरणीय रेटिंग: IPX1 (ड्रिप-प्रूफ), ऑपरेटिंग तापमान 10–35°C, भंडारण तापमान -20–60°C

7. रखरखाव और सेवा नोट्स

• वारंटी: नए/मूल इकाई के लिए 90 दिन
• प्रतिस्थापन आवश्यकता: पूर्ण संगतता के लिए P/N 453564288752 से मेल खाना चाहिए
• कैलिब्रेशन: मेनबोर्ड प्रतिस्थापन के बाद सभी पैरामीटर मॉड्यूल को पुनः कैलिब्रेट करें
• ईएसडी सुरक्षा: स्थापना/मरम्मत के दौरान सख्त एंटी-ईएसडी हैंडलिंग आवश्यक है
• भंडारण: सूखा, धूल रहित वातावरण (सापेक्ष आर्द्रता 30–75%)
