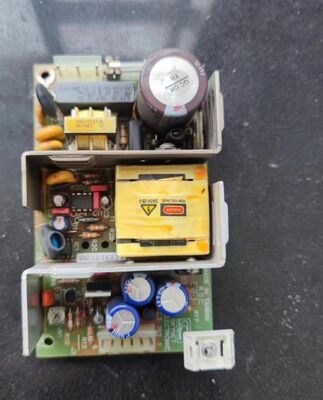

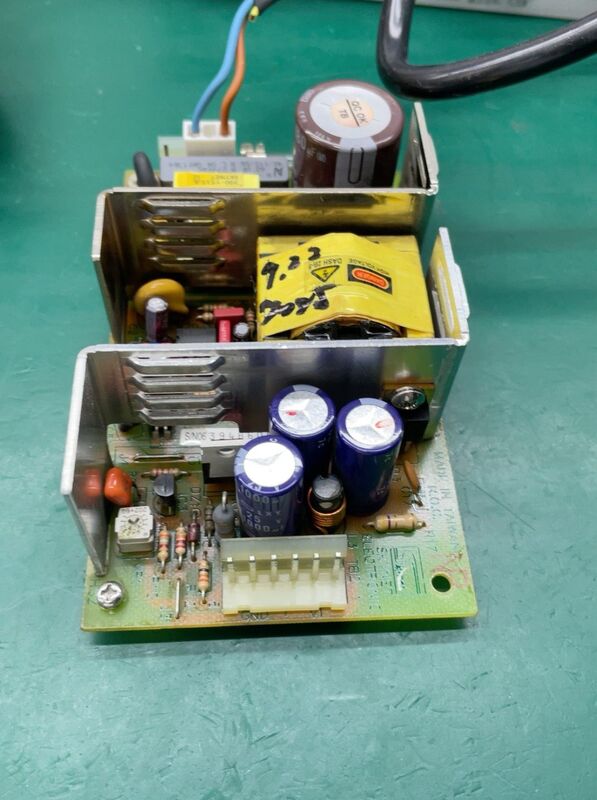

निहोन कोहडेन Bsm2301 पावर बोर्ड U550013B / U550013C
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | मूल |
| ब्रांड नाम: | nihon kohden |
| मॉडल संख्या: | बीएसएम2301 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Negotiation, pls contact me |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | भुगतान की पुष्टि होने के 1-2 कार्य दिवसों के भीतर |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10 |
|
विस्तार जानकारी |
|||
| ब्रांड: | निहोन कोहडेन | नमूना: | बीएसएम2301 |
|---|---|---|---|
| पीएन: | U550013B / U550013C | गारंटी: | 3 महीने |
| price: | NEGOTIABLE | ||
| प्रमुखता देना: | U550013C पावर बोर्ड,bsm2301 पावर बोर्ड |
||
उत्पाद विवरण
PN:U550013B / U550013C निहोन कोहेन बीएसएम2301 पावर बोर्ड
ब्रांडनिहोन कोहडेनलागू मॉडलBSM-2301A/C/Kभाग संख्या: U550013B / U550013C (ऊर्जा आपूर्ति इकाई)
1. मूल इनपुट पैरामीटर
- एसी इनपुट वोल्टेज: 100-240 वीएसी ±10%, ऑटो स्विचिंग
- एसी इनपुट आवृत्ति: 50/60 हर्ट्ज ± 2%
- इनपुट करंट: अधिकतम 1.0 ए @ 100 वीएसी
- बिजली की खपत: एसी मोडः 70 वीए अधिकतम; बैटरी मोडः 40 वाट अधिकतम
- फ्यूज: अंतर्निहित 2 ए / 250 वीएसी धीमी गति से फ्यूज (एसी इनलेट)
- बैटरी इनपुट: 10.8 ∙ 15.0 वीडीसी (रिचार्जेबल Ni-MH बैटरी पैक, 10HR-4/3FAUC-NK)
2डीसी आउटपुट पैरामीटर (मुख्य पावर बोर्ड)
| आउटपुट चैनल | वोल्टेज | वर्तमान रेटिंग | भार और कार्य |
|---|---|---|---|
| +15 वीडीसी | +15.0 V ± 5% | 3.0 अधिकतम | मुख्य प्रणाली, एनालॉग सर्किट, बैकलाइट, एनआईबीपी/आईबीपी मॉड्यूल |
| +5 वीडीसी | +5.0 V ± 3% | 2.5 अधिकतम | डिजिटल लॉजिक, सीपीयू, टचस्क्रीन, इंटरफेस मॉड्यूल |
| +3.3 वीडीसी | +3.3 V ± 3% | 1.5 अधिकतम | एमसीयू, मेमोरी, संचार सर्किट (डीसी-डीसी +15 वी से परिवर्तित) |
| -5 वीडीसी | -5.0 V ± 5% | 0.5 अधिकतम | एनालॉग सिग्नल कंडीशनिंग (ईसीजी/रेस्प) |
| +6 वीडीसी | +6.0 V ± 5% | 1.0 अधिकतम | वैकल्पिक रिकॉर्डर मॉड्यूल (WS-231P) |
3भौतिक एवं पर्यावरणीय विनिर्देश
- बोर्ड के आयाम: लगभग 150 × 100 × 35 मिमी (L × W × H)
- वजन: लगभग 0.45 किलो
- ऑपरेटिंग तापमान: 0 से +40 °C
- भंडारण तापमान: -20 से +60 °C
- सापेक्ष आर्द्रता: 30%~85% आरएच (गैर-संक्षेपण)
- ऊंचाई: परिचालनः -500 मीटर से 3,000 मीटर तक; भंडारणः -500 मीटर से 13,100 मीटर तक
4सुरक्षा और सुरक्षा विशेषताएं
- ओवर वोल्टेज सुरक्षा (ओवीपी): ट्रिगर >16.5 V (+15 V), >5.5 V (+5 V)
- ओवर करंट प्रोटेक्शन (ओसीपी): सभी आउटपुट के लिए ओवर-करंट पर ऑटो-ऑफ
- शॉर्ट सर्किट सुरक्षा (एससीपी): फोल्डबैक करंट लिमिटिंग, ऑटो रिकवरी
- अलगाव वोल्टेज: 4,000 VAC (इनपुट से आउटपुट, मेडिकल ग्रेड)
- रिसाव वर्तमान: <100 μA (रोगी रिसाव, आईईसी 60601-1 को पूरा करता है)
- ईएमसी अनुपालन: आईईसी 60601-1-2, एन 55011 वर्ग बी (उत्सर्जन)
5. नियंत्रण और इंटरफ़ेस
- शक्ति नियंत्रण: एकीकृत पावर मैनेजमेंट एमसीयू, एसी/बैटरी ऑटो स्विचिंग
- बैटरी चार्ज करना: सामान्य चार्जः 370 mA (16 घंटे अधिकतम); ट्रिपल चार्जः 370 mA (1.2s / 1min अंतराल)
- कनेक्टर:
- CN401: मुख्य बोर्ड के लिए मुख्य आउटपुट (+15V, +5V, GND, नियंत्रण संकेत)
- एसी इनलेटः फ्यूज और ग्राउंड टर्मिनल के साथ आईईसी सी6 सॉकेट
- बैटरी कनेक्टरः CN1401 (10.815 VDC इनपुट)
6अनुपालन मानक
- सुरक्षाः आईईसी 60601-1:2005, आईईसी 60601-2-49 (चिकित्सा विद्युत सुरक्षा)
- ईएमसीः आईईसी 60601-1-2:2007, एन 60601-1-2
- प्रदर्शनः निहोन कोहडेन आंतरिक चिकित्सा पीएसयू विनिर्देश
प्रमुख नोट्स
- यह पीएसयू बीएसएम-2303/2304/2351 श्रृंखला (एक ही कोर आउटपुट विनिर्देशों) के साथ साझा है।
- +3.3 V को मुख्य +15 V आउटपुट से ऑनबोर्ड DC-DC कन्वर्टर द्वारा उत्पन्न किया जाता है।
