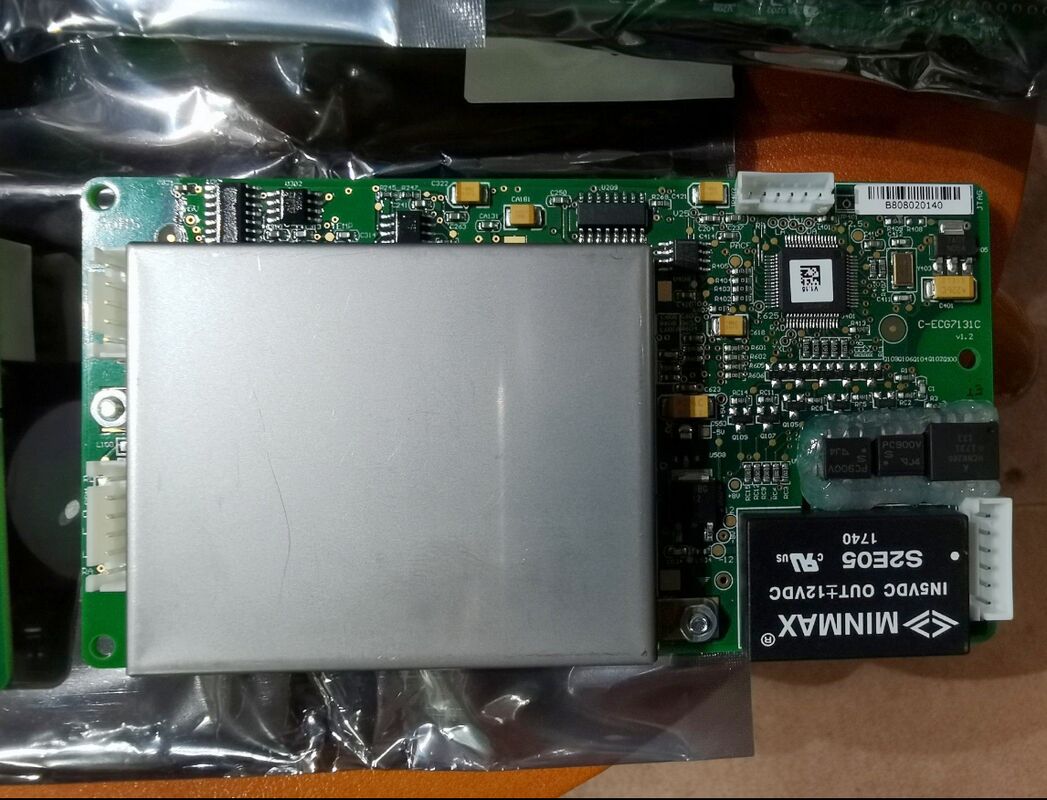

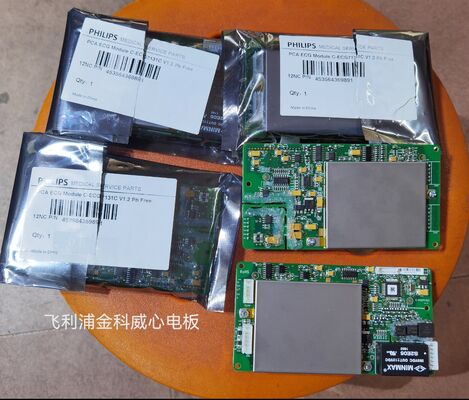

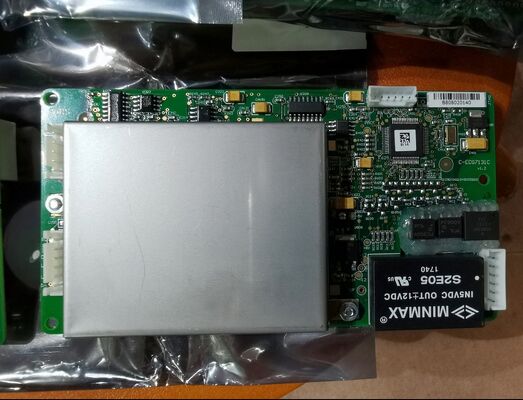

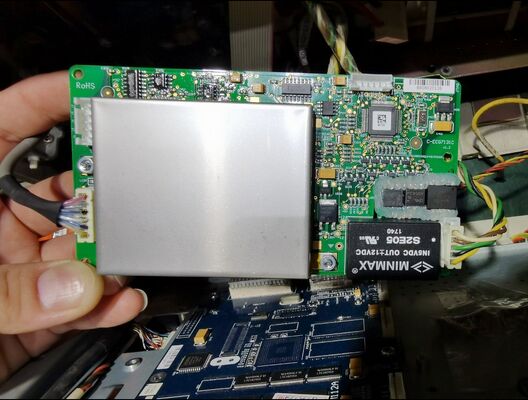

Philip GOLDWAY G30 G40 PN 45356436891 ईसीजी बोर्ड

Philip GOLDWAY G30 G40 PN:45356436891 ईसीजी बोर्ड

oldway G30 / G40 ईसीजी बोर्ड (ईसीजी मॉड्यूल) अंग्रेजी तकनीकी विनिर्देश

1बुनियादी ईसीजी विन्यास

• सीसा प्रणाली: 3-लीड / 5-लीड चयन योग्य
  • 3-लीड: I, II, III
  • 5-लीडः I, II, III, aVR, aVL, aVF, V (एक साथ 7-लीड डिस्प्ले समर्थित)

• ईसीजी मोड: निगरानी / निदान / सर्जरी मोड चयन योग्य
• इनपुट प्रतिबाधा: ≥100 एमओएम (सामान्य मोड)
• सामान्य मोड रिजेक्शन रेशियो (CMRR): ≥100 डीबी (50/60 हर्ट्ज)
• डिफिब्रिलेशन सुरक्षा: डिफिब्रिलेटर-सबूत, 360J द्वि-चरण डिफिब्रिलेशन का सामना करता है; स्वचालित रिकवरी-शॉक के बाद
• इलेक्ट्रोसर्जिकल हस्तक्षेप दमन: निर्मित एंटी-ईएसयू फिल्टर

2हृदय गति (एचआर) माप

• माप सीमा:
  • वयस्क/बाल रोगियोंः 15~300 बीपीएम
  • नवजात: 15 ¢ 350 बीपीएम

• सटीकता: ±5 बीपीएम या ±1% रीडिंग, जो भी अधिक हो
• संकल्प: 1 बीपीएम
• अलार्म सीमाएँ: समायोज्य ब्रैडीकार्डिया/टैचीकार्डिया सीमाएं

3ईसीजी तरंगरूप और लाभ

• लाभ सेटिंग्स: ×1/4, ×1/2, ×1, ×2, ×4, ऑटो (स्वचालित लाभ समायोजन)
• तरंगरूप गति (स्वीप गति): 6.25, 12.5, 25, 50 मिमी/सेकेंड (चयन योग्य)
• बैंडविड्थ:
  • निगरानी मोडः 0.5~40 Hz
  • नैदानिक मोडः 0.05~100 Hz
  • सर्जरी मोडः 0.5 ∼ 20 हर्ट्ज (विरोधी हस्तक्षेप)


4. एसटी सेगमेंट विश्लेषण

• माप सीमा: -2.0 mV ~ +2.0 mV (निदान मोडः -0.8 ~ +0.8 mV)
• सटीकता: ±0.02 mV या ±5% रीडिंग, जो भी अधिक हो
• चैनल: 4-चैनल एसटी निगरानी (V, I, II, III)

5Arrhythmia और पेसमेकर का पता लगाना

• Arrhythmia विश्लेषण: 13 Arrhythmia अलार्म (PVC, Bigeminy, Trigeminy, VT, Bradycardia, Tachycardia, Missed Beat, Pause, R-on-T आदि सहित)
• पेसमेकर का पता लगाना: हाँ; एसिंक्रोनस/सिंक्रोनस पेसमेकर पल्स का पता लगाता है, पल्स चौड़ाई ≥0.1 ms

6भौतिक एवं विद्युत मापदंड

• बोर्ड के आयाम: लगभग 145 × 100 × 20 मिमी (ईसीजी मॉड्यूल बोर्ड)
• विद्युत आपूर्ति: DC 5V ±5%, 300 mA (मॉनिटर मेनबोर्ड से)
• ऑपरेटिंग तापमान: 0°40 °C
• भंडारण तापमान: -20°60°C
• आर्द्रता: 30%~85% आरएच (गैर-संक्षेपण)

7अनुपालन मानक

• आईईसी 60601-1, आईईसी 60601-2-27 (ईसीजी सुरक्षा)
• एन 60601-1-2 (ईएमसी)

मुख्य अंतरः जी30 बनाम जी40 ईसीजी बोर्ड

• G30: 10.4" डिस्प्ले, बुनियादी ईसीजी/अराइटमिया/एसटी, कोई वैकल्पिक सीओ2/आईबीपी विस्तार नहीं (ईसीजी बोर्ड के समान कोर विनिर्देश)
• G40: 12.1" डिस्प्ले, समान ईसीजी कोर पैरामीटर, वैकल्पिक दोहरे आईबीपी/सीओ2 मॉड्यूल का समर्थन करता है (ईसीजी बोर्ड कार्यात्मक रूप से जी 30 के समान है)
