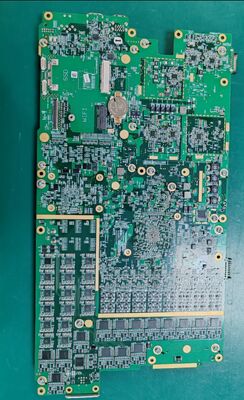

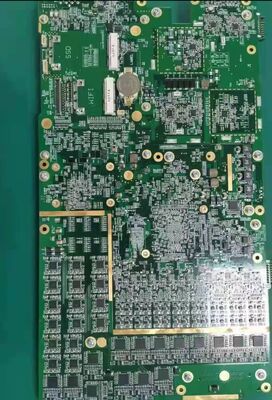

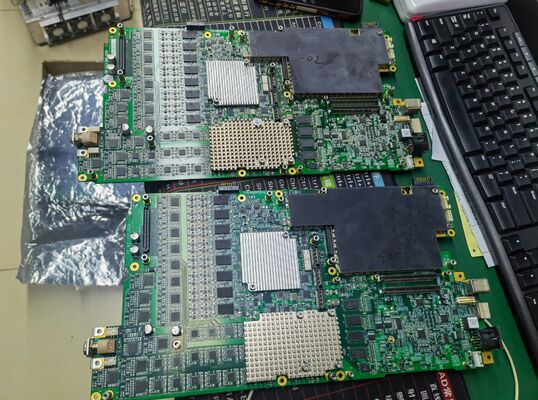

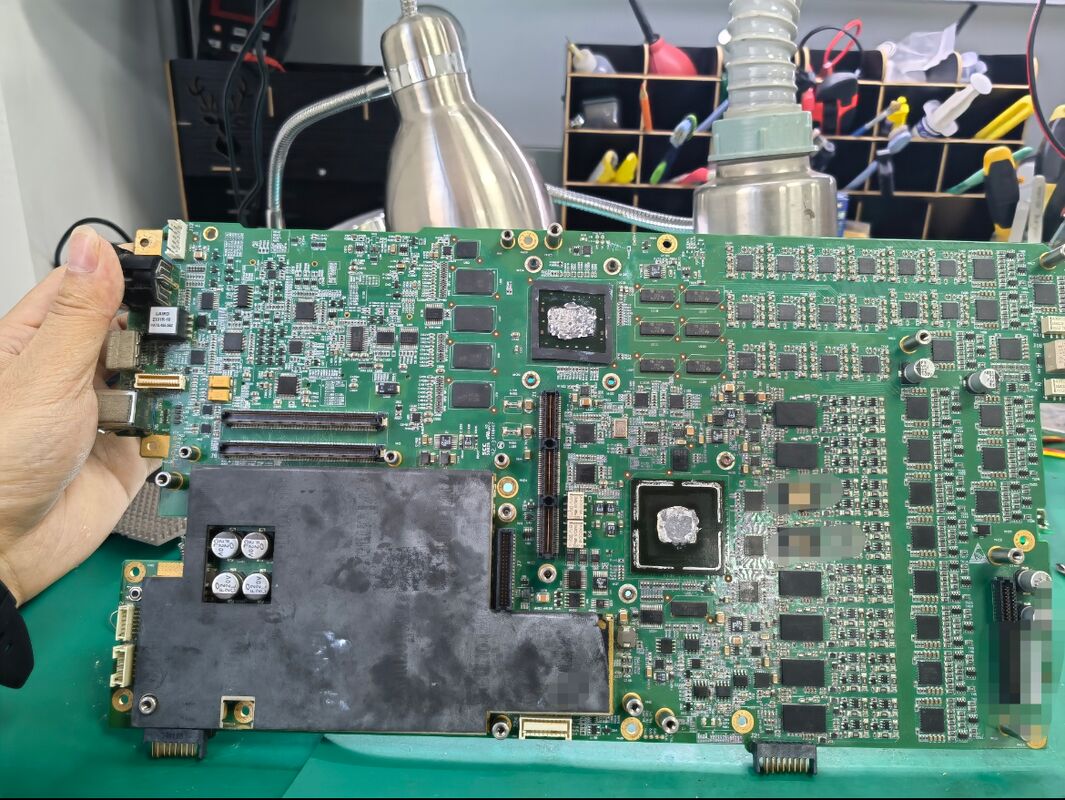

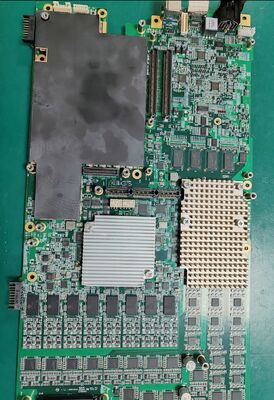

माइंड्रे एम9 अल्ट्रासाउंड मेनबोर्ड विनिर्देश

1. कोर मॉडल और वास्तुकला

• मेनबोर्ड भाग संख्याएँ:
  • मानक संस्करणः115-023067-00
  • उच्च अंत संस्करण (M9GI/EDP):115-048333-00

• प्लेटफ़ॉर्म आर्किटेक्चर:mQuadro मल्टी-चैनल समानांतर इमेजिंग प्लेटफॉर्म(Mindray स्वामित्व वाली अल्ट्रासाउंड प्रोसेसिंग आर्किटेक्चर)
• ऑनबोर्ड मॉड्यूल: फ्रंट-एंड (TR FPGA), बैक-एंड (COME/PC मॉड्यूल), पावर मैनेजमेंट (EC), सिस्टम मॉनिटरिंग (SM), PHV हाई वोल्टेज बोर्ड

2फ्रंट-एंड सिग्नल प्रोसेसिंग (अल्ट्रासाउंड टीएक्स/आरएक्स कोर)

• टीएक्स/आरएक्स चैनल:65128 विन्यास योग्य चैनल
  • TR64 सब-बोर्डः समर्थन1 ¢ 64 चैनल विस्तार

• मुख्य नियंत्रण एफपीजीए:ट्रा एफपीजीए(विशेष अल्ट्रासाउंड ट्रांसमिट/रिसीव कंट्रोलर)
• मल्टी-बीमफॉर्मिंग: तक12 समानांतर बीम प्रति प्रसारण घटना(फ्रेम दर और समय संकल्प अधिकतम)
• जांच इंटरफेस:
  • 1 × मुख्य जांच पोर्ट (चरणबद्ध सरणी, रैखिक, उत्तल, सूक्ष्म उत्तल के साथ संगत)
  • 3T एकल क्रिस्टल जांच, 4D/TEE समर्पित इंटरफ़ेस का समर्थन करता है


3बैक-एंड प्रोसेसिंग और सिस्टम मॉड्यूल

• कोर प्रोसेसर: कॉम मॉड्यूल (पीसी मॉड्यूल, डोपलर प्लेटफॉर्म समर्पित)
• स्टोरेज इंटरफ़ेस:
  • एम.2 एसएसडी: मानक 128GB / 240GB (विस्तार योग्य)
  • वाई-फाई मॉड्यूल के लिए M.2 WLAN स्लॉट

• आउटपुट प्रदर्शित करें:
  • ईडीपी प्रत्यक्ष आउटपुट: 15.6 इंच 1920×1080 एलईडी डिस्प्ले
  • एचडीएमआई बाहरी डिस्प्ले: उच्च परिभाषा बाहरी मॉनिटर का समर्थन करता है

• बाहरी I/O पोर्ट:
  • 2× यूएसबी 3.0वाई-फाई, डीआईसीओएम ईथरनेट, ईसीजी ट्रिगर
  • पावर, फैन, कीपैड, बैटरी प्रबंधन इंटरफेस


4बिजली एवं प्रणाली प्रबंधन

• बिजली प्रबंधन (ईसी): सिस्टम पावर ऑन/ऑफ कंट्रोल, वोल्टेज रेगुलेशन, ओवर करंट/ओवर वोल्टेज सुरक्षा
• सिस्टम निगरानी (एसएम): वास्तविक समय वोल्टेज, प्रशंसक गति, तापमान, बैटरी स्थिति की निगरानी
• पीएचवी उच्च वोल्टेज बोर्ड: जांच उत्तेजना के लिए प्रोग्राम योग्य उच्च वोल्टेज आवेग उत्पन्न करता है

5इमेजिंग और कार्यात्मक सहायता

• समर्थित मोडः बी/एम, कलर डोपलर, पीडब्ल्यू/सीडब्ल्यू, एचपीआरएफ, टीडीआई, इलास्टोग्राफी, कंट्रास्ट इमेजिंग
• उन्नत प्रसंस्करण: iClear अनुकूली शोर में कमी, iBeam स्थानिक यौगिक, FCI आवृत्ति यौगिक, THI ऊतक सामंजस्य इमेजिंग
• अधिकतम फ्रेम दरः1048 fps(डोपलर/फ्लो मोड)
• अधिकतम इमेजिंग गहराईः39 सेमी(पेट उत्तल जांच)

6भौतिक और संगतता

• आयाम: लगभग।320 × 260 × 25 मिमी(पोर्टेबल मेनबोर्ड)
• संगत मॉडल: M9, M9CV, M9GI, M9T, M9Vet
• ऑपरेटिंग तापमानः0°40°C(सिस्टम स्तर)
